Què determina si un divisor òptic funciona de manera fiable?
La proporció de divisió és només el punt de partida.Un divisor fiable ha de mantenir la màxima pèrdua d'inserció dins del pressupost de l'enllaç, distribuir l'energia de manera consistent entre les seves sortides, limitar la llum reflectida i mantenir un aïllament adequat. L'embalatge, els connectors, el tipus de fibra i les condicions de prova també han de coincidir amb la instal·lació.
Els divisors òptics són components passius utilitzats per dividir un senyal de llum d'entrada en múltiples camins de sortida. A les xarxes FTTH, GPON i EPON, permeten que una fibra d'alimentació serveixi a diversos subscriptors sense instal·lar equips alimentats a cada punt de distribució.
Tanmateix, seleccionar un divisor només mitjançant una etiqueta com 1×8, 1×16 o 1×32 no confirma que el camí òptic complet sigui estable. La mateixa configuració nominal pot oferir resultats de camp diferents quan no es controla la pèrdua d'inserció, la variació de-a-port, la reflexió, la qualitat del connector o l'embalatge.
Limitacions de la selecció de divisors òptics només per la relació de divisió
Reptes del pressupost d'energia òptica
Cada divisió òptica redueix la potència disponible a cada sortida. Per tant, les relacions de divisió més altes consumeixen una part més gran del pressupost de pèrdua OLT-a-ONU abans que s'afegeixin l'atenuació de la fibra, els connectors, els empalmes i el marge d'enginyeria.
Si la pèrdua d'inserció real és superior al valor de disseny, la ruta d'abonat més llunyana o més connectada pot acostar-se al límit del receptor. Una xarxa pot semblar acceptable durant l'activació inicial, però es torna menys tolerant amb els connectors bruts, els empalmes de reparació addicionals o els canvis de ruta futurs.
Reptes de consistència de sortida

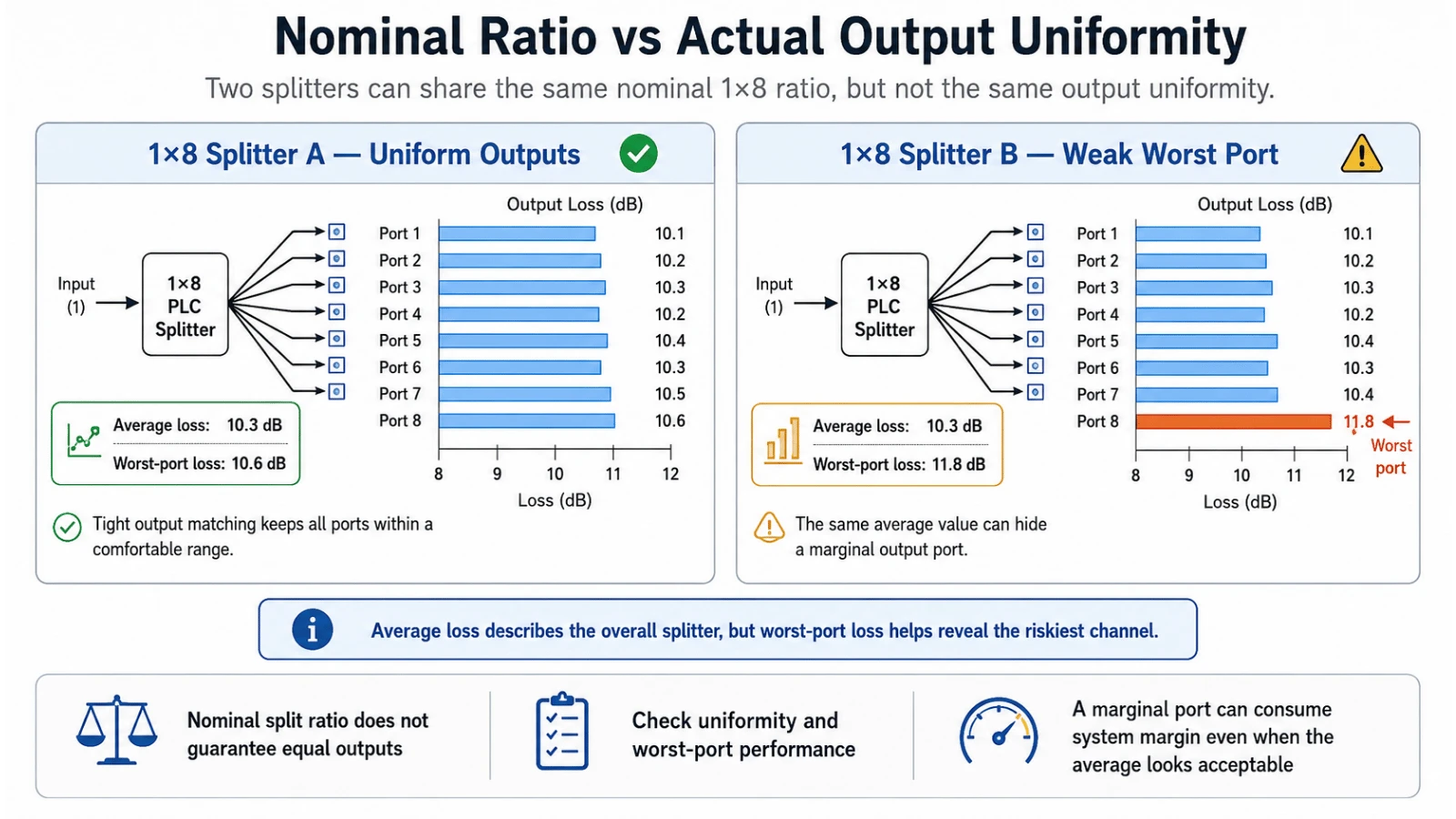

Un divisor pot complir la seva configuració nominal alhora que produeix una potència de sortida desigual. Quan la variació de port-a-port és massa gran, alguns camins ONU conserven un marge còmode mentre que altres operen més a prop del llindar del receptor.
Això és important a les xarxes on les longituds de les rutes ja són desiguals. Una sortida de divisor feble combinada amb la fibra de distribució més llarga pot crear un camí difícil de--mantenir-. Per a dissenys PON de distribució igual-, els compradors haurien de revisar tant la pèrdua màxima d'inserció com la uniformitat de sortida.
Reptes de reflexió i aïllament del senyal
La potència òptica reflectida pot tornar cap a la font quan la llum troba discontinuïtats en connectors, empalmes o interfícies de components. Un mal aïllament també pot permetre una interacció òptica no desitjada entre camins en aplicacions que utilitzen tocs passius, monitorització o direccions de senyal múltiples.
És possible que aquests problemes no creïn una interrupció immediata, però poden reduir la tolerància del sistema i fer que la resolució de problemes sigui més complexa. El poliment del connector, l'estat de la virola i la neteja de la-cara final segueixen sent part del resultat final, fins i tot quan l'element divisor intern està dins de les especificacions.
Indicadors clau de rendiment dels divisors òptics
La menor pèrdua d'inserció preserva el marge òptic utilitzable
La pèrdua d'inserció descriu la reducció de potència òptica entre l'entrada i un port de sortida seleccionat. El valor d'adquisició rellevant normalment és la pèrdua màxima permesa a totes les longituds d'ona i ports requerits-no només un valor de laboratori típic.
En avaluar aDivisor PLC, inclou la pèrdua del divisor en el càlcul complet del canal. Els mòduls connectoritzats s'han d'avaluar com a conjunts complets perquè els connectors i les cues de corda contribueixen al resultat mesurat.
Pregunteu si la pèrdua d'inserció indicada és típica o màxima, si s'inclou la pèrdua del connector, quines longituds d'ona s'han provat i si l'informe identifica el pitjor port de sortida.
La relació de divisió estable i la uniformitat fan que la planificació sigui previsible
La relació de divisió defineix com es distribueix la potència d'entrada. A les xarxes FTTH estàndard, la tecnologia PLC s'utilitza habitualment quan es requereix una distribució igual d'energia entre múltiples sortides. Aleshores, la uniformitat indica fins a quin punt aquestes sortides coincideixen.
A Divisor PLC 1×8, per exemple, pot ajustar-se a un punt de distribució de -densitat més baixa on el disseny òptic afavoreix més marge per branca. Productes de recompte-de ports més alt, com ara aMòdul divisor de fibra 1×32serveixen més punts finals però requereixen una revisió més rigorosa del pressupost òptic complet.
La pèrdua de retorn més alta redueix la potència òptica reflectida
La pèrdua de retorn indica quanta llum es reflecteix cap a la font. Un valor de pèrdua de retorn més alt significa que es reflecteix menys potència òptica. El valor s'ha de considerar juntament amb el tipus de connector, el poliment i l'estat-de la cara final.
La pèrdua de retorn és especialment rellevant quan la sensibilitat de reflexió és més alta o quan es col·loquen en sèrie diversos components connectors. Un resultat net de la prova a nivell de components no elimina la necessitat d'inspeccionar i netejar els connectors abans de la instal·lació final.
L'aïllament adequat limita la interacció no desitjada del camí
L'aïllament descriu la capacitat d'un component passiu de limitar l'energia òptica no desitjada entre camins. És particularment rellevant per als acobladors utilitzats en sistemes òptics especialitzats, transmissió bidireccional, detecció o monitorització.
Per a aquestes aplicacions, una especificació general del divisor pot ser insuficient. La longitud d'ona de funcionament, la direcció de transmissió, la relació d'acoblament necessària i el requisit d'aïllament s'han d'indicar a la RFQ.
Divisor PLC o acoblador FBT?
Els dispositius PLC i FBT distribueixen potència òptica, però no són intercanviables en tots els projectes.
| Punt de selecció | Divisor PLC | Acoblador FBT |
|---|---|---|
| Rol típic | Distribució igual en FTTH, GPON, EPON i LAN òptiques passives | Acoblament, supervisió, tocs i camins òptics especialitzats de recompte de-port- baix |
| Distribució d'energia | Normalment iguals en els recomptes de sortida estàndard | Es pot configurar amb proporcions desiguals, com ara un camí principal i una aixeta de monitorització |
| Port{0}}ajust | Adequat per a configuracions PON estàndard{0}}de major nombre | Sovint es selecciona per a aplicacions 1×2 o 2×2 |
| Risc de selecció | Ignorant la pèrdua màxima, la uniformitat o les limitacions del paquet | Ignorant la dependència de la longitud d'ona, la direccionalitat o la tolerància de la relació personalitzada |
Per a xarxes d'accés de distribució igual-, comenceu amb elGamma de divisors Glory Optical PLC. Per a aplicacions personalitzades de recompte baix-o desigual-, reviseu elGamma d'acobladors de fibra òptica.
Opcions de producte del divisor òptic Glory
Glory Optical ofereix conjunts divisors en múltiples tecnologies i formats de paquet. El producte correcte s'ha de seleccionar a partir de l'entorn d'instal·lació i dels requisits de prova en lloc del recompte de ports.
Productes divisors recomanats per aplicació
Aquests productes cobreixen quatre camins de selecció habituals: ramificació compacta de baix-recompte, distribució FTTH estàndard, instal·lació de panells modulars i acoblament de baix-recompte personalitzat.
| Requisit | Producte de glòria rellevant | Ús típic |
|---|---|---|
| Gamma completa de divisors | Divisors de fibra òptica | Compareu divisors PLC, acobladors FBT i formats de paquets disponibles |
| Muntatge compacte de PLC{0}}de baix nombre | Divisor PLC 1×2 | Nodes de distribució petits, caixes compactes i ramificació{0}}de baix nombre |
| Relació de distribució FTTH comuna | Divisor PLC 1×8 | Punts de distribució FTTH on la cobertura i el marge òptic s'han d'equilibrar |
| Instal·lació de panells modulars | Casset divisor | Taulers de connexió d'estil LGX-, ODF i instal·lacions d'oficina central-estructurada |
| Mòdul PLC{0}}de sortida superior | Divisor de fibra 1×32 | Dissenys PON de -densitat més alta després de la verificació-de pèrdua total |
| Acoblament FBT personalitzat | Acoblador de fibra fusionada | Supervisió, tocs i distribució de senyals de baix{0}}recompte |
| Acoblament d'-entrada baixa-única | Acoblador de fibra 1×2 | CATV, detecció, proves i aplicacions de proporció personalitzada |
| Acoblament-dual d'entrada | Acoblador de fibra 2×2 | Camins bidireccionals, monitorització i sistemes òptics especialitzats |
Llista de comprovació de RFQ del divisor òptic
Per rebre una configuració que coincideixi amb la xarxa en lloc d'un substitut genèric, incloeu la informació següent:
- divisor PLC o acoblador FBT;
- configuració d'entrada i sortida;
- relació de divisió igual o desigual;
- longitud d'ona operativa o rang de longitud d'ona;
- màxima pèrdua d'inserció i requisit d'uniformitat;
- pèrdua mínima de retorn i qualsevol requisit d'aïllament;
- SC, LC, FC o una altra interfície de connector, inclòs APC o UPC polit;
- fibra nua, tub d'acer, caixa d'ABS, casset o paquet de muntatge en bastidor-;
- tipus de fibra, diàmetre de la jaqueta i longitud de cua;
- etiquetes del port, embalatge i informe de prova IL/RL requerit.
No aproveu un divisor només a partir del valor mitjà de pèrdua d'inserció-. Sol·liciteu el màxim permès i confirmeu si el proveïdor registra tots els ports de sortida o només una mostra.
Preguntes freqüents sobre el rendiment del divisor òptic
P: És suficient la relació de divisió per avaluar un divisor òptic?
R: No. La relació dividida identifica quants camins de sortida es creen o com es divideix l'energia, però la pèrdua d'inserció, la uniformitat del port, la pèrdua de retorn, l'aïllament, el rang de longitud d'ona, l'estat del connector i el format del paquet també afecten el rendiment del camp.
P: És millor un valor de pèrdua de retorn més alt per a un divisor òptic?
A: Sí. Un valor de pèrdua de retorn més alt indica que es reflecteix menys potència òptica cap a la font. El resultat final del canal també depèn del poliment del connector, de la-neteja de la cara final i d'altres interfícies de l'enllaç.
P: Quina diferència hi ha entre un divisor PLC i un acoblador FBT?
R: Els divisors PLC es seleccionen habitualment per a una distribució d'energia igual i un major nombre de ports a les xarxes FTTH i PON. Els acobladors FBT són útils per a recomptes de ports baixos, proporcions desiguals personalitzades i aplicacions específiques de monitorització o tapping de longitud d'ona-.
P: El connector afecta el rendiment del divisor òptic?
A: Sí. El poliment del connector, la qualitat de la virola, la contaminació i les condicions d'aparellament poden afegir pèrdua d'inserció i reflex. Per tant, l'acceptació del divisor hauria de tenir en compte el conjunt connectoritzat complet, no només el xip del divisor intern.
P: Quina informació s'ha d'incloure en una RFQ de divisor òptic?
R: Proporcioneu la tecnologia del divisor, la configuració d'entrada i sortida, la relació nominal, la longitud d'ona de funcionament, la pèrdua màxima d'inserció, la uniformitat, la pèrdua de retorn, el tipus de connector, el tipus de fibra, el format del paquet, la longitud de la cua, les etiquetes i la documentació de prova necessària.
Conclusió
El rendiment PON fiable depèn de més que triar un divisor 1×8, 1×16 o 1×32. El dispositiu ha de distribuir l'energia òptica de manera coherent mantenint la pèrdua d'inserció, la reflexió i la interacció no desitjada del camí dins dels requisits del projecte.
La pèrdua d'inserció determina quant de marge d'enllaç queda. La relació de divisió i la uniformitat determinen si la potència es distribueix tal com es pretén. La pèrdua de retorn i l'aïllament afecten l'estabilitat del senyal. El format del paquet i la qualitat del connector determinen si el component provat pot mantenir aquest rendiment després de la instal·lació.
Glory Subministraments òpticsSplitters PLC i acobladors òptics FBTper a FTTH, PON, monitorització i aplicacions òptiques especials. Abans de fer la comanda, feu coincidir el component amb el pressupost de pèrdues complet, la ubicació d'instal·lació i el pla de prova d'acceptació.
